GB｜ Oboro Studio OBR60 Sabre Keyboard Case

ギアで連動する、全体沈み込み式60%。Oboro Studio OBR60 Sabre

Oboro Studioが手掛ける「OBR60 Sabre」は、 独自のギア連動式クッション機構を搭載した60%カスタムキーボードキットです。

一般的なGasket Mountのようにプレートやフォームなど素材そのものの変形だけでクッション性を生み出すのではなく、 OBR60 Sabreでは完全な機械式のリンク機構によって、 キーボード内部ユニット全体を連動して沈み込ませます。

一部分に加わった力をギアを介して反対側まで伝えることで、 左側を押しても右側が連動して沈み、 上側を押した場合も下側まで追従。 アルファベットキーエリア全体で、均一性の高いクッション動作を実現します。

最大約4mmという大きなクッションストロークと、 フルアルミニウムCNCケース、 内部構造を見せる透明ウィンドウを組み合わせた、 機構そのものを楽しむための60%キーボードケースです。

ギア連動式クッション機構

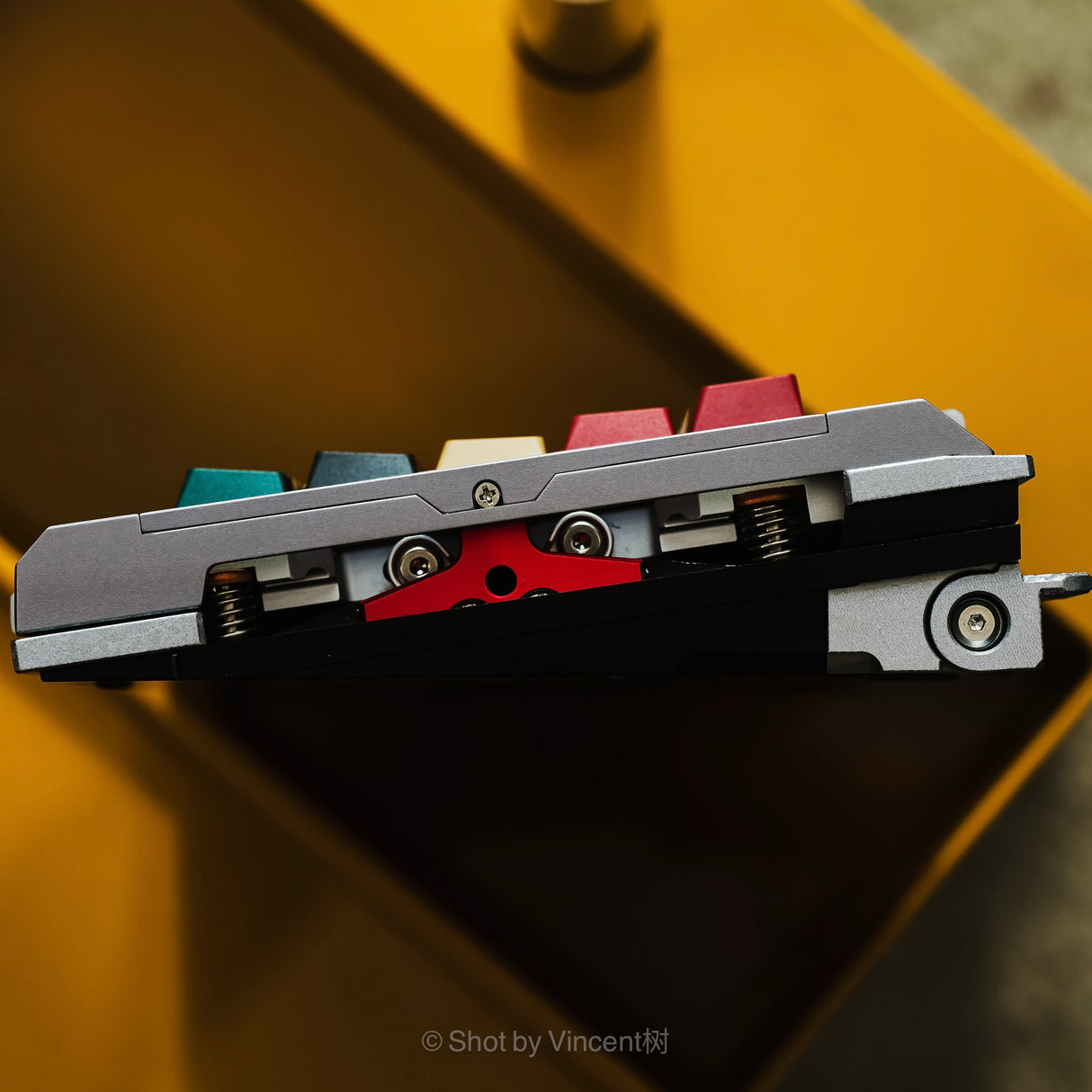

OBR60 Sabre最大の特徴は、 内部に組み込まれたGear-Synchronized Cushioning System。

例えばキーボードの左側を押し込むと、 その圧力が内部のギアを介して機構全体へ伝達され、 反対側となる右側まで連動して沈み込みます。

同様に、上側を押した場合も下側まで連動。 特定の部分だけが局所的に沈むのではなく、 内部ユニット全体が一体となって動作することで、 アルファベットキーエリアでは位置による打鍵感の差を抑えています。

最大4mmのクッションストローク

クッション機構の最大ストロークは約4mm。

プレートやフォーム、ガスケット素材そのものの変形を利用する一般的な構造とは異なり、 OBR60 Sabreは機械的な可動機構によって大きなストロークを確保しています。

柔らかさだけを追求するのではなく、 キーを押した際にキーボード内部全体が連動して動く、 OBR60 Sabreならではの独特なフィーリングを楽しめます。

なお、クッション機構には磁石を一切使用していません。 完全な機械式構造となっています。

メカニカル・HE・静電容量無接点方式まで

クッション機構そのものがPCBやスイッチ方式に依存しないため、 OBR60 Sabreは一般的なメカニカルスイッチ構成だけでなく、 内部ユニットを変更することで磁気スイッチ（HE）や 静電容量無接点方式のビルドにも対応可能です。

ケースは標準的なGH60規格のサードパーティ製PCBとの互換性を考慮して設計されています。

付属プレートにはWooting用の固定ポスト穴も用意されており、 対応する内部構成を組み合わせることで、 Wooting系のビルドにも活用できます。

また、60%レイアウトに対応したプレートを別途製作することで、 用途に合わせた内部構成へカスタマイズすることも可能です。

※本商品にPCBは付属しません。
使用するPCB・スイッチ・内部構成に合わせて、別途対応パーツをご用意ください。

工具不要のクイックリリース式トップケース

トップケースにはスプリング式クイックリリースラッチを採用。 内部ユニットへのアクセスや交換時に、 基本的に工具を必要としません。

ケースを左右から持ち上げ、 ラッチを押してロックを解除。 トップケースを前側のヒンジを軸に開くことで、 そのままトップケースを取り外すことができます。

内部ユニットの交換も、 トップケースを外してPCBや接続ケーブルを入れ替えるだけ。 頻繁に構成を変更したいカスタムキーボードユーザーにも扱いやすい設計です。

わずか3ステップで内部構成を交換

1. ケース左右を持ち、左右のスプリングラッチを解除します。
2. トップケースを前側のヒンジを軸に開き、そのまま取り外します。

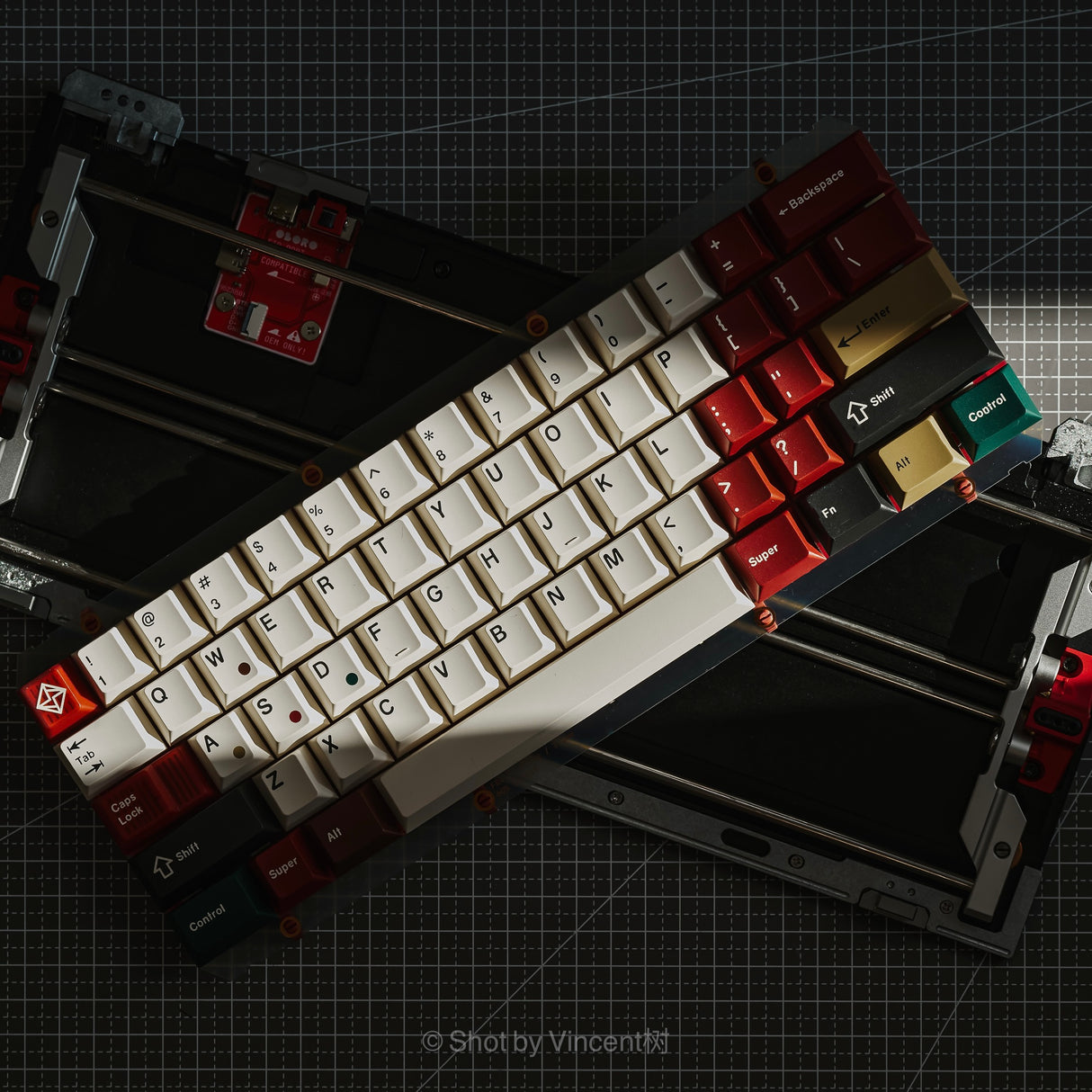

3. 内部ユニットを取り外し、使用するPCB・プレート構成へ交換します。

組み立てる際は、この手順を逆に行うだけ。 ケースを分解するために多数のネジを外す必要がなく、 ビルド変更やメンテナンスをスムーズに行えます。

サードパーティ製PCBにも対応する内部スペース

サードパーティ製PCBを使用する場合は、 対応するドーターボードとOBR60側のドーターボードを USB C-to-Cで接続する構成にも対応しています。

サードパーティ製PCBに専用ドーターボードが付属する場合、 ケース内部のカスタムスペースへ配置することができます。

内部スペースは最大で PFU HHKBサイズのコントローラー（約207 × 45mm）までを想定した設計となっており、 幅広い内部構成への拡張性を備えています。

※PCBやドーターボードごとに形状・接続方式・USBポート位置が異なるため、 すべての製品との動作・物理的互換性を保証するものではありません。

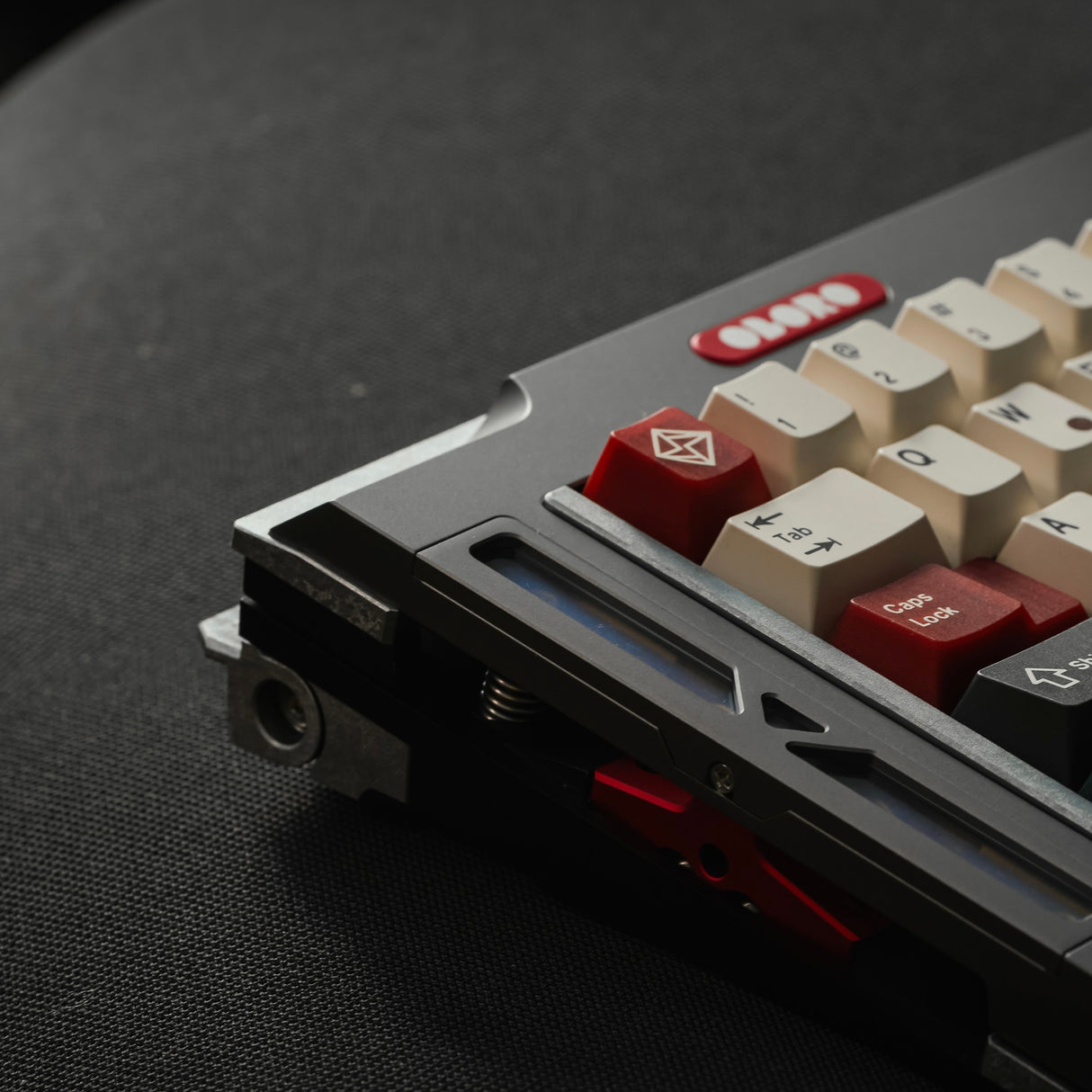

内部構造そのものを魅せるデザイン

OBR60 Sabreでは、 内部のギアやリンク機構を単なる機能部品として隠すのではなく、 キーボードのデザインの一部として取り入れています。

透明なガラス繊維製ウィンドウから、 内部のメカニカルな構造を視覚的に楽しむことが可能。 CNCアルミニウムのシャープな外装と、 複雑な内部機構を組み合わせた独自の存在感を生み出しています。

フルアルミニウムCNCケース

ケース本体にはフルCNC削り出しアルミニウムを採用。

クッション機構を構成するパーツにも アルミニウム合金・ステンレス・真鍮を使用し、 構造用スペーサーには真鍮・銅・ステンレスなど、 複数の金属素材を組み合わせています。

外観だけでなく内部機構まで金属パーツを多用した、 60%サイズながら重厚感のある構成です。

8°のタイピングアングル

タイピング角は8°。 フロント高は、前面の面取り部分の最高点で約21mmです。

コンパクトな60%サイズながらしっかりとした傾斜を持たせ、 OBR60 Sabreの重厚なケースデザインをより印象的に仕上げています。

3つのケースカラー

カラーによる主な違いはトップケース部分の表面仕上げとカラーです。

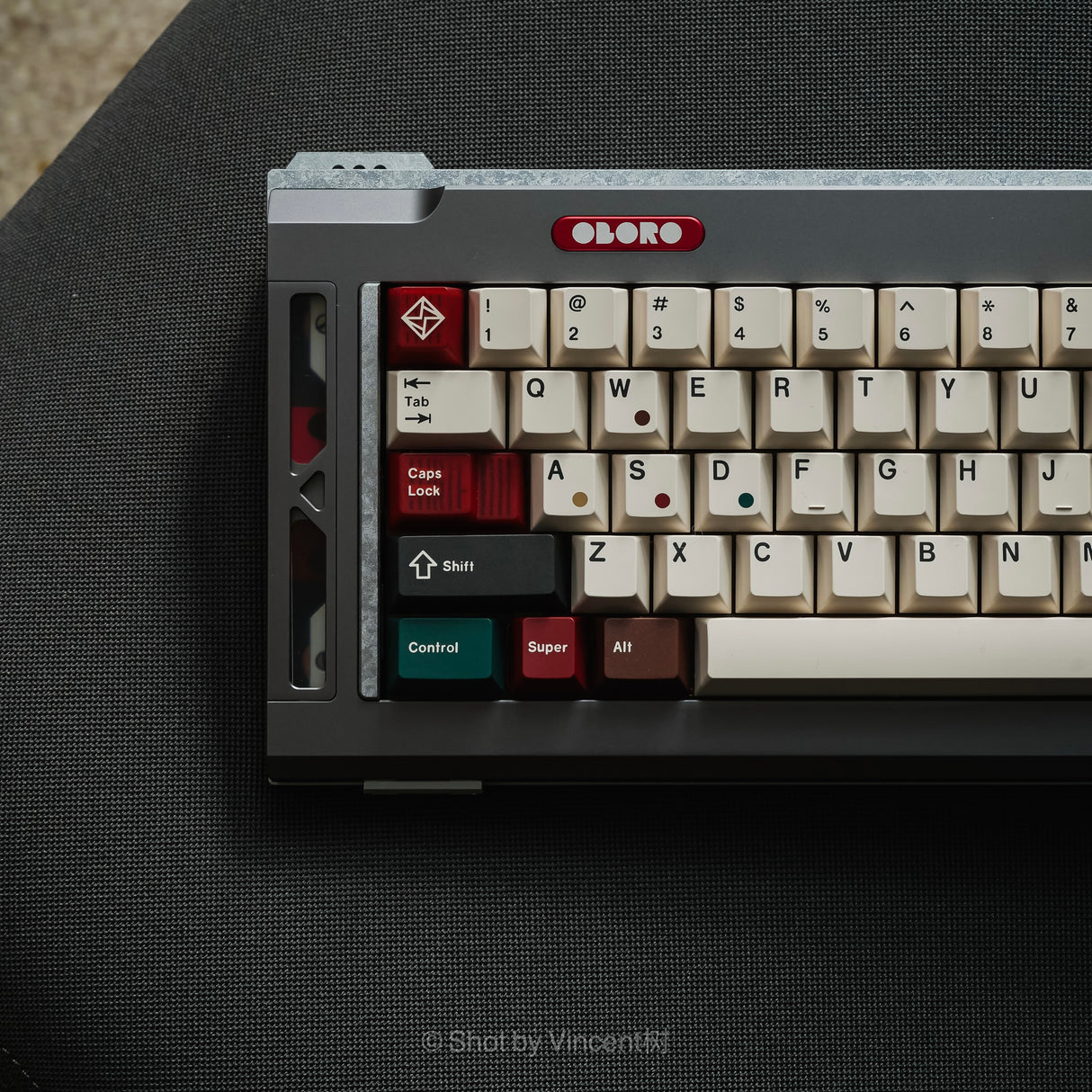

Rock Gray / ロックグレー

落ち着いたダークグレーを基調としたカラー。 トップケースにはアルマイト処理を採用しています。

光源によって色の見え方が変化し、 寒色系の光源ではわずかに紫がかった光沢を感じる場合があります。 暖色系の光源では、よりニュートラルなグレーに見えます。

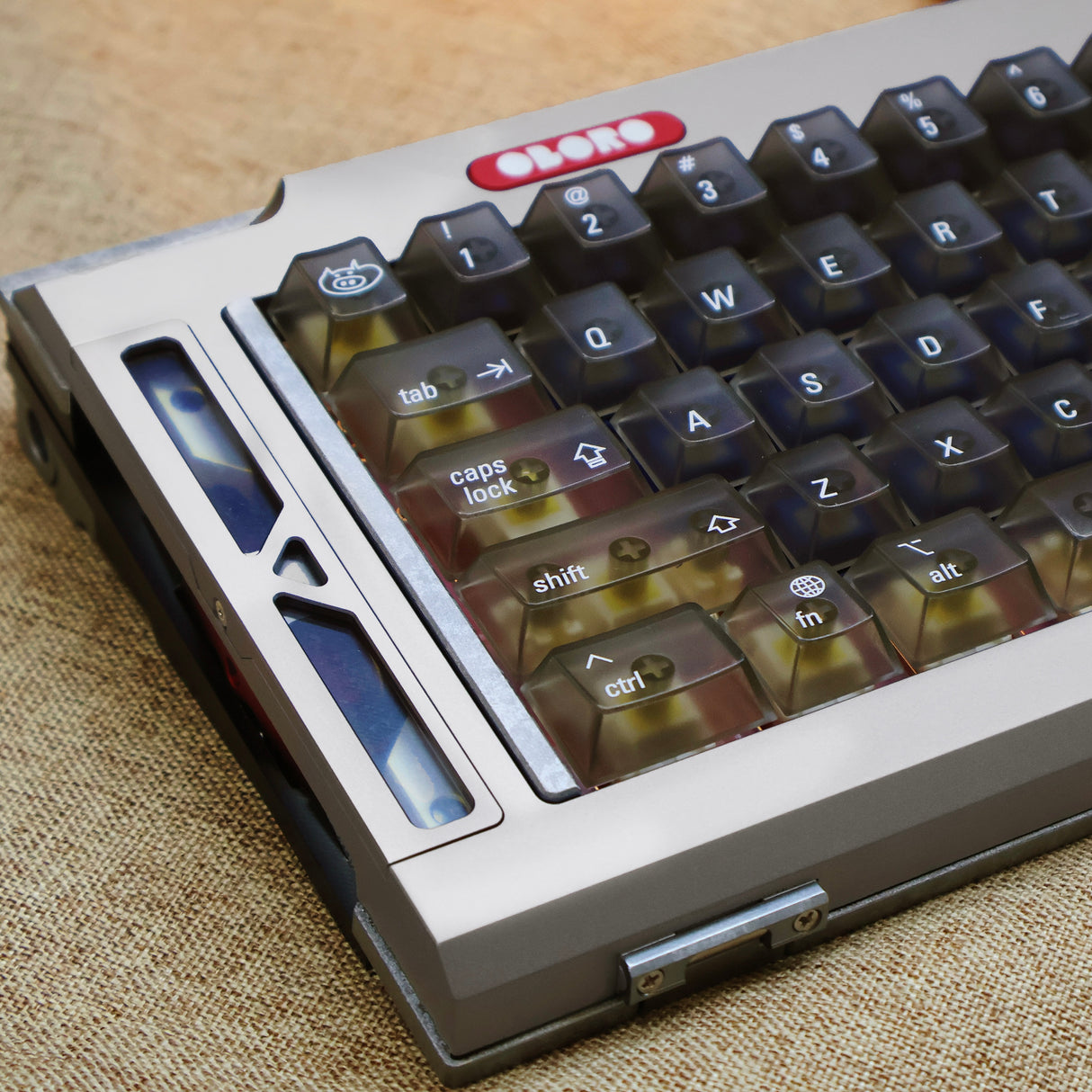

Moon Silver / ムーンシルバー

アルミニウムの素材感を活かした、 クリーンでメカニカルな印象のシルバーカラー。 トップケースにはアルマイト処理を採用しています。

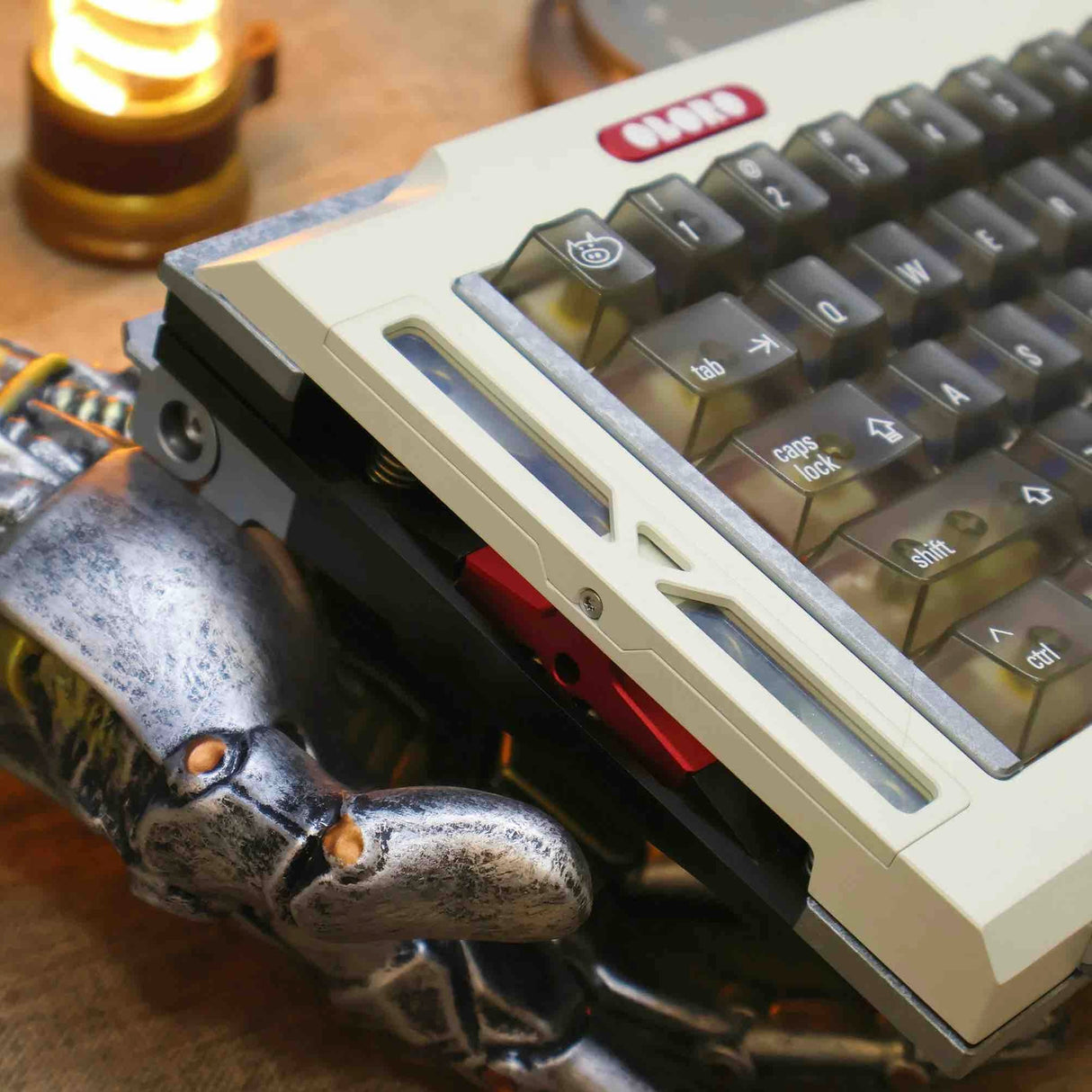

Fog White / フォグホワイト

柔らかく落ち着いた印象のホワイトカラー。 トップケースには電着塗装を採用しています。

アルマイト仕上げの2カラーとは異なる、 均一で滑らかな表情を楽しめます。

※掲載画像は撮影時の照明・周辺環境・ディスプレイ設定などにより、 実際の商品と色味が異なって見える場合があります。

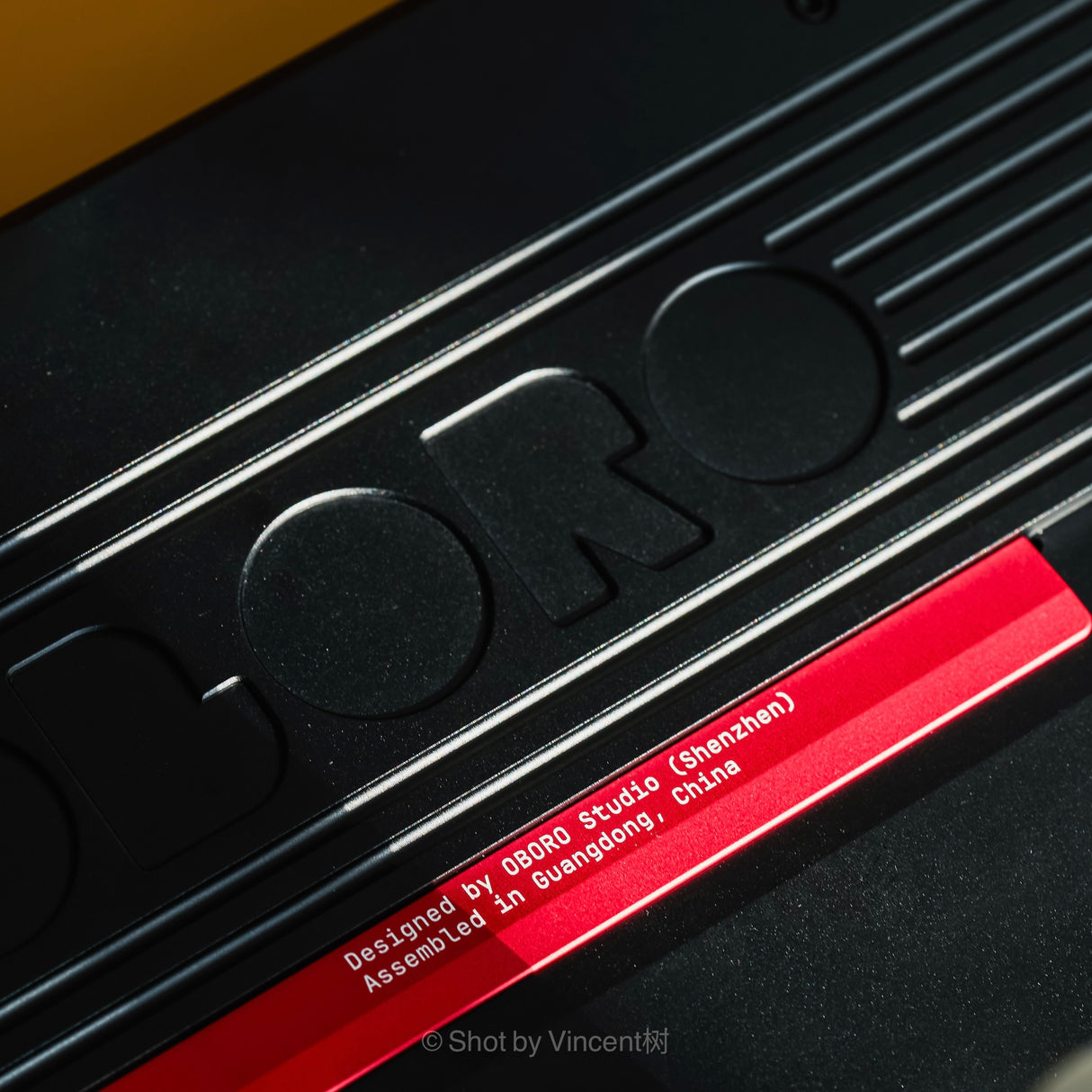

OBORO Logo Badge

トップケースには、 OBOROのロゴをあしらったバッジを配置。 工業的なケースデザインのアクセントとなっています。

※本商品にPCBは付属しません。
※キースイッチ、キーキャップ、スタビライザー等も付属しません。
掲載されている完成品写真は組み立てイメージです。

サードパーティ製PCBをご使用になる場合

OBR60 SabreはGH60規格をベースに、 さまざまな60% PCBを使用できるよう設計されていますが、 GH60規格を称するすべてのPCBとの完全な互換性を保証するものではありません。

USBポート位置、実装部品の高さ、 ドーターボード構成、固定穴位置などによっては 追加のパーツや調整が必要となる場合があります。

また、Wootingを含む磁気式PCBや静電容量無接点方式の内部ユニットを使用する場合、 PCBに対応したプレートや固定方法を別途ご用意いただく場合があります。

製品について

• アルマイト・電着塗装・CNC加工など製造工程上、色味や表面状態には個体差が生じる場合があります。
• ロックグレーは照明環境によって、わずかに紫がかった色味に見える場合があります。
• 透明ガラス繊維製パーツには、製造工程由来の軽微な痕跡や表面ムラが見られる場合があります。
• 金属パーツには加工・組み立て工程由来の軽微な痕跡が生じる場合があります。
• 掲載されているレンダリング画像・サンプル画像と量産品では、細部の仕様や色味が異なる場合があります。
• サードパーティ製PCBおよび内部ユニットとの互換性は、各製品の仕様を事前にご確認ください。
